simulation

  • Utilisation de Nettoplcsim avec TIA Portal et automate siemens

    Dans ce petit tutoriel,nous allons vous montrer comment utiliser le logiciel Nettoplcsim.Nous allons utiliser plus tard ce logiciel dans la formation sur les serveurs OPC,dans la formation sur le modbus et dans la formation sur TIA Portal.

    Le logiciel Nettoplcsim permet d'utliser le simulateur PLCSIM de Siemens avec des logiciels de scada via une interface TCP/IP.Il fonctionne comme un serveur de données.On peut l'utiliser avec TIA portal ou avec les autres versions de Simatic manager et permet de connecter un logiciel de scada tièrce ou un  IHM sans disposer de matériel physique.Avant de démarrer nettoplcsim,il faut cependant libérer le port 102.



    Nettoplcsim



    Lire la suite

  • Interview Davide Nardella English

    Creator of Snap7 open source library for communicate with Siemens PLC

    "I'm the software manager of MASMEC SPA, an italian company working in the field of industrial automation and biomedic technologies"

    Davide nardella 1

    Lire la suite

  • Supervision industrielle

    La supervision industrielle permet de suivre en temps réel une installation ou un machine industrielle.Elle permet d'avoir  un affichage dynamique du processus avec les différents alarmes,défauts et événements survenant pendant l'exploitation de la machine.De nos jours,de nouveaux procédés de supervision commencent à voir le jour se basant sur les architechtures de systèmes distribués permettant la surveillance ou le monitoring à distance.

    Lire la suite

  • Scada ou supervisory control and data acquisition

    Un système de contrôle et d'acquisition de données ou Scada en anglais est un système qui permet de surveiller,de superviser et de contrôler une machine ou une installation industrielle en temps réel et de manière interactive.On ulilise les logiciels de Scada dans les transports,les installations industrielles,les industries chimiques ou d'Oil et Gas,les machines spéciales etc...

    L'IHM ou interface homme machine est la partie du Scada qui est dédiée à l'opérateur,dans cette partie,on retrouve des synoptiques animées et des interfaces de commandes (boutons poussoirs,commutateurs etc..).Ces interfaces homme-machine exploitent une base de données afin de générer des graphiques,courbes,jauge etc..

    Il existe dans le commerce plusieurs logiciel de Scada parmi lesquels on a Intouch de Wonderware,PCvue de Arc Informatique,FactoryTalk de Rockwell,Vijeo Designer de Schneider,WinCCFlexible de Siemens et Movicon de Progea.

    Cependant,il est possible de créer son propre logiciel de Scada,pour cela,il faudra pouvoir communiquer avec l'automate cible via un driver de communication ou un serveur OPC,les données ainsi recueillies de l'automate pourront être stockées dans une base de données afin d'être exploitées dans une IHM.Il existe plusieurs solutions de Scada:les PC-based Scada  et les Web-based Scada,l'un est monoposte et disponible seulement en local,l'autre permet d'accéder au logiciel de supervision partout dans le monde via un serveur centralisé.Avec la quatrième révolution industrielle , l'industrie 4.0 et l'internet des objets ces solutions de Scada web se démocratiserons de plus en plus et permettrnt d'accéder à nos installations automatisées depuis nos smartphones et tablettes tactiles.Seulement,des solutions  drastiques devraient être prises afin de pouvoir gérer les problèmes de sécurité qui pourraient y découler.

  • Vijeo Designer

    Vijeo Designer est le logiciel de configuration pour les interfaces hommes machine Magelis,on distingue Vijeo Designer Lite pour les afficheurs compacts et Vijeo Designer pour les terminaux graphiques et PC industriels.


    Caractéristiques:

    • Atelier de conception convivial multifenétré.
    • Fonction visualisation et enregistrement vidéo.
    • Editeur graphique complet proposant une cohérence d'interface pour les objets simples et les objets sophistiqués.
    • simulation du terminal et des automates sur PC.

  • Intouch Wonderware

    Intouch est le logiciel de Scada de Wonderware,il permet de créer intuitivement des interfaces homme-machine d'installation industrielle.Il dispose d'une grande bibliothèque graphique permettant de couvrir les besoins en termes de supervision.Un simulateur intégré ou runtime permet de simuler le projet créer via la plateforme intouch.Il dispose aussi d'un langage de script qui permet de générer des fonctions d'automatisation.Grâce à un Serveur OPC,il peut être utilisé avec presque tous les fabricants de matériels d'automatisation.

    Lire la suite

  • Le logiciel de scada Web HMI MBLogic

    MBLogic est une collection de logiciels utilisés pour communiquer et contrôler des processus industriels et des machines. Cette collection peut être utilisé ensemble ou individuellement, comme vous le souhaitez. Le projet se compose des modules suivants:
    MBLogic Soft Logic : c'est une sorte d'automate logiciel
    HMIServer fournit un serveur Web  hébergeant nos interfaces de supervision
    HMIBuilder vous permet de créer automatiquement des pages Web HMI graphiquement de manière intuitive. Les dessins sont assemblés en utilisant des widgets graphiques  par glisser-déposer.


    strip chartdial gaugePLSSnumber padtanknumeric incrementalarms page

  • Codesys pour Raspberry PI

    Il existe une version Codesys pour raspberry Pi permetttant de transformer la carte en un véritable automate.Cette version comporte le web HMI Webvisu ce qui permettant de faire une supervion à distance depuis un navigateur Web.Le Raspberry,client Modbus,couplé à un Arduino qui sera serveur permettra l'échange de données en les capteurs qu'on pourra brancher sur les entrées de l'automate et notre Raspberry.

    Raspberry codesys arduino1

    Lire la suite

  • Les automates Beckhoff BC9120

    Les automates Beckhoff BC9120 se programment avec le logiciel Twincat,celui est disponible sous plusieurs versions.Avec Twincat3,on peut utiliser les langages standards Grafcet,ladder,,List,ST et en plus le langage C/C++

  • Logiciel de domotique open source Openhab

    C'est un logiciel open source basé sur java et permettant d'effetuer des applications domotiques.On peut l'installer dans un Raspberry pi,permet aussi de communiquer avec plusieurs matériels et protocoles domotiques tel que le Z-Wave,le KNX,le Enocean le One Wire etc...Il dispose aussi d'application Android et Iphone permettant de piloter à distance nos intallations.

    Openhab logo

  • Le logiciel de simulation de partie opérative ITS PLC de Real Game

    Je me suis intéressé à la programmation des automates Siemens et plus globalement aux automatismes Siemens depuis bientôt 5 ans,j'ai eu à tester plusieurs logiciels gratuits et payants.En recherchant des plateformes de simulation de partie opérative, je suis tombé sur le logiciel ITS PLC.J'ai eu à le tester et j'avoue le trouver très interessant surtout pour l'apprentissage de la programmation d'automates et de systèmes automatisés.

    En effet,on peut connecter un vrai automate au logiciel ITS.Il permet de simuler plusieurs scénarios d'automatismes en 3D et cela avec un haut degré de réalisme.En résumé,ITS PLC est un logiciel de simulation de partie opérative permettant de simuler des systèmes industriels réels.Le logiciel ITS PLC est édité par la société portugaise Real Games et est fournit en trois déclinaisons : l'édition professionnelle,la MHJ édition et l'ATG édition

    I



    Lire la suite

  • Le logiciel domotique gratuit:SARAH

    S.A.R.A.H est l’acronyme de Self Actuated Residential Automated Habitat.L’objectif de son créateur (Jean-Philippe Encausse) est d’avoir une maison intelligente connectée à l’internet des objets (box domotique, tv connectée,…).

    Lire la suite

  • Les systèmes numériques de contrôle commande ou SNCC

    Système numérique de contrôle-commande Kezako?

    Un système numérique de contrôle-commande (SNCC, ou DCS pour distributed control system en anglais) est un système de contrôle de procédé industriel doté d'une interface homme-machine pour la supervision et d'un réseau de communication numérique.

    Lire la suite

  • Livre régulation industrielle

    La régulation industrielle

    Livre5

  • Livre automatisme et électricité

    Notre guide sur TIA Portal Siemens

    Affiche formation tia 30 jours pour vaincre

  • Livre automatisme industriel



    Notre guide sur TIA Portal Siemens

    Affiche formation tia 30 jours pour vaincre



  • L'internet des objets et objets connectés : l'avenir?

    L'internet des objets ou internet of things représente un scénario dans lequel les objets qui nous entourent,les animaux et les hommes communiquent mutuellement via des systèmes m2m (machine to machine)  et ceci sans intervention humaine.

    Image internet des objets





















    Par exemple avec l'internet des objets,une plante peut envoyer un message SMS à son propriétaire pour lui dire qu'elle a soif.

    Il prend son ampleur avec le développement des technonoligies sans fil(bluetooth,wifi,GSM,GPRS) et de la nano et micro-électronique avec les capteurs.

    .







  • Communiquer avec un automate via le protocole Modbus

    La librairie dotnet NModbus

    Modbus logo













    Elle permet de faire communiquer un automate programmable avec un PC via le protocole Modbus pour créer par exemple des logiciels de supervision sous Visual basic.Elle est complétement gratuite et est basé sur le protocole de communication Modbus et supporte le Modbus TCP et RTU.

    Elle ne nécessite pas d’une carte additionnel niveau PC mais dans la plupart des cas une carte ethernet ou série qui supporte le Modbus(niveau automate).De nos jours,la plupart des automates incorporent une carte ethernet qui supporte le Modbus.

    C’est donc une librairie open source qui permet de faire communiquer des automates sans dépenses supplémentaire.La majorité des fabricants d’automates fournissent dans leurs équipements le Modbus,particulièrement Siemens avec les S7-300 et S7-400 qui suppote tous les deux le Modbus TCP et RTU.Les CompactLogix et Controllogix de Allen Bradley ne supporte par le Modbus TCP et RTU ,cependant,le micrologix 1400 supporte les deux.



    Nous avons conçu une formation complète sur le modbus ASCII/RTU et TCP/IP.Vous pouvez vous inscrire à cette formation en cliquant ici



    Lire la suite

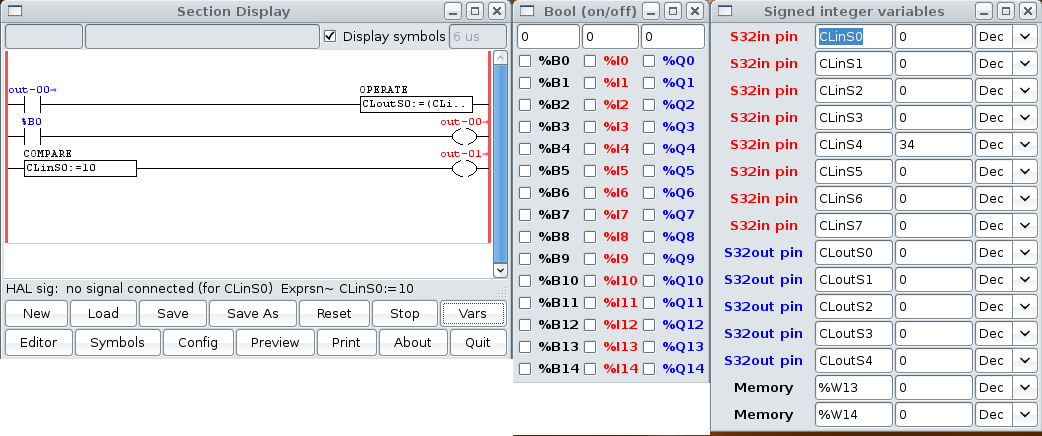

  • Classic ladder

    Un projet pour avoir un langage à contact et grafcet développés en langage C sous licence libre.

    Il fait immédiatement office de simulateur d'automate programmable (utilisable dans le domaine de l'éducation pour assurer des formations pédagogiques).

    Mais il permet également de transformer tout ordinateur en "automate PC" (pour des automatismes divers et variés mais non critiques...) ou de fonctionner sur plateformes embarquées  (avec des possibilités de temps-réel pour des usages réels d'automatisation).

    Classic ladder1


    Lire la suite
